鋼襯四氟彎頭.三通.異徑管
鋼襯四氟管件（彎頭. 三通.異徑管）

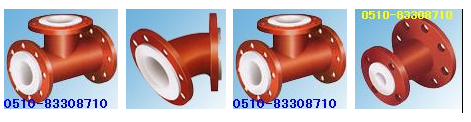

鋼襯四氟彎頭 鋼襯四氟三通 鋼襯四氟異徑管
我廠F4襯里管道與管件已定型化和標準化生產，其制造通徑為DN25一600mm，長度在4000mm以內任意定尺。襯里管道分正壓、負壓兩大類.鋼襯聚四氟乙烯管道采用20＃無縫鋼管內襯優質的F4(PTFE)組成，其兩側都有F4翻邊和標準法蘭便與安裝。
* 分類、結構特征及應用范圍
第一類：PTFE襯里直管及管配件
俗稱松襯管。此工藝采用PTFE棒材車削成的薄膜，纏繞燒結成形。適用于常壓、正壓的輸送管路（如三廢處理管路等），不宜用于有負荷的管路（如泵進、出口處及由落差或突然冷卻等能產生負壓的管路）。
通徑規格：DN25-500mm
使用溫度：-40-180oC
使用壓力：1.6MPa
第二類：PTFE緊襯直管及管配件
俗稱內纏鋼絲緊襯管。
制造工藝：先將若干層PTFE薄膜纏繞在模具上，再將鋼絲（?0.5-1mm）螺旋形地纏繞在PTFE薄膜上，后在鋼絲外面再纏繞若干層PTFE薄，最后放在爐中繞結成形。用這種工藝制作的PTFE襯里管，內壁光滑，外壁由于鋼絲的體積及其外彈力量，形成螺旋形線波紋。
聚四氟乙稀復合管將它襯入鋼管內,并在PTFE襯里管外壁與鋼管內壁之間的空隙處灌滿填充樹脂（非出殘留空氣）。這種填充樹脂能與鋼管緊密粘結在一起。同時，它能緊緊地包裹在螺旋形的PTFE襯管外壁上。填充樹脂固化后，就形成了與襯里外壁波紋相咬合的螺旋形波紋。這種結構，類似于螺母與螺栓的結合。它一方面能使PTFE襯里的熱脹冷縮得到有效的限制和補償；另一方面，利用鋼絲的剛度明顯地提高PTFE襯里耐負壓的能力。
通徑規格：DN25-200mm
工作溫度：-50-180oC
工作壓力：0.5-1.6MPa
第三類：PTFE推（擠）壓管緊襯直管

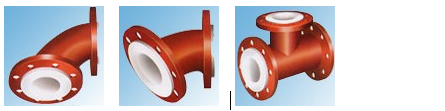

90度彎頭 45度彎頭 正三通
俗稱推（擠）壓襯里直管，系90年代發達國家普遍采用的管道。
制造工藝：首先采用進口PTFE粉末，推（擠）壓成管子，然后將它強行拉入無縫鋼管（襯管外徑略大于鋼管內徑1.5-2mm），形成無間隙緊襯。為了消除壓力，將它放在爐中，加溫至180oC進行恒溫處理，使之適應在180oC以下的溫度中使用。同時，推（擠）壓管的軸向抗拉強度比纏繞管明顯要好。此管道具有理想的耐正、負壓能力。
通徑規格：DN25-200mm
使用溫度：-100-240oC
作用壓力：-0.09-1.6MPa
異徑三通 同心異徑管
其管配件采用氟塑料（PFA、FEP和PVDF、PTFE）為原料，經模壓成形，襯里厚度3-4.5mm，具有優良的耐正、負壓能力。
通徑規格：DN25-200mm
使用溫度：-100-240oC（PFA）
-100-160oC（FEP）
-100-120oC（PVDF）
使用壓力：-0.09-1.6MPa
第四類：PTFE加強型襯里管
目前，國產的推（擠）壓PTFE管的最大通徑200mm，內纏鋼絲PTFE襯里管的理想通徑也只有200mm。
為了解決DN25-500mm襯里直管和管配件耐正、負壓的問題，我們采用如下襯里工藝：在PTFE松襯管內，按一定距離設置外包PTFE的金屬支撐環（?6-16mm），內壁做成波紋狀，一方面固定支撐環；另一方面使PTFE襯里的熱脹冷縮得到較好的補償，使該管道具有良好的耐正、負壓能力。
通徑規格：DN25-500mm
使用溫度：-100-180oC
使用壓力：-0.09-1.6MPa

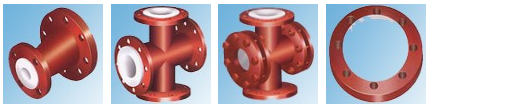

偏心異徑管 四通 視鏡 悶板
* FRPP增強聚丙烯模壓及鋼塑復合管件
增強聚丙烯系我廠新開發產品,利用聚丙烯為基本體,加以玻璃纖維,用無機鹽為強增劑,再經化學處理,使其產品具有強度高、耐壓、收縮性小，熱穩定好，提高了使用溫度，但耐腐蝕性能不變。
鋼襯聚四氟乙烯管道示意圖
鋼襯聚四氟乙烯復合管F4使用溫度-50℃-240℃
鋼襯聚乙烯復合管PE使用溫度-15℃-85℃
鋼襯聚丙烯復合管PP使用溫度-25℃-110℃
鋼襯聚氯乙烯復合管PVC使用溫度-15℃-65℃
所有的管道系列配件法蘭均以A3鋼化工部標準HG5010-58[PN=1.0MPa(10Kg/cm2)]配制，亦可根據用戶要求特殊配制。
