氟塑料襯里球閥工作原理及使用說明
　　 1、在工作中，輪送介質可由本球閥通徑部位任何一端進出。
　　 2、閥門的啟閉由頂部扁榫顯示，當扁榫與通過孔部平行時狀況為開啟。垂直時為關閉。即有限位螺絲時，手柄順時針方向轉動為關閉，逆時針方向轉動為開啟。
　　 3、本球閥系采用帶桿球體新型式，其密封作用主要是球面與密封圈緊密吻合而成，工作中應將予緊力調至適中。

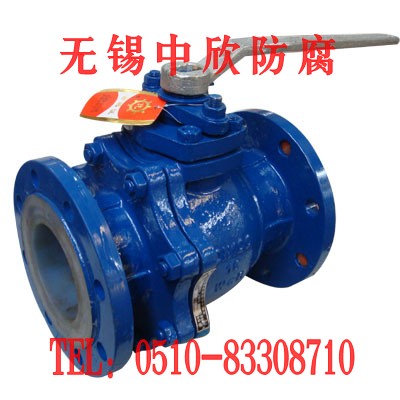

球閥Q41F—16CF法蘭直通式襯里球閥
Q41F-1BGF8 Series of Ball Calves Sith Stright- Though Flange

主要零件材料
Matrails for main parts
零件名稱 Name of part
左右閥體 Left and right body(liner)
帶桿球體 Ball/ste m
填料箱 Packing case(liner)
手柄 Bar
左右閥體襯里 Left and right body (liner)
帶桿球體襯里 Ball/stem(liner)
密封圈 Sealing collar
填料 Packing

材料Matrial　   性能規范
ZG25　　　 　Profomance Paranmeters
ZG25 　　　　通徑：(DN)25-100mm
ZG25 　　　　壓力：(PN)16MPa
ZG25 　　　　使用溫度：-80-200℃
氟合金　　　  使用介質：酸、堿、鹽類
氟合金 　　　Diameter (ND):25-100
氟合金　　　 Pressure(PN):l MPa
PTFE

氟塑料襯里球閥.F46氟合金襯里球閥殼體鑄件采有熔模精鑄，襯里采用氟合金材料。球閥輸送介質直接接觸部分均采用耐強腐蝕的氟塑料材料，具有重量輕、耐酸、耐堿、耐鹽、無毒素分解，不老化、強度高等一系列優點。多年來經全國上千家用戶使用證明，其壽命是其它所謂耐腐蝕泵閥的十倍以上，其優良的性能和質量為國際國內用戶公認。
該閥適用于-90-200℃溫度條件下，可長期輸送任意濃度的酸、堿、鹽液體介質，廣泛使用于石油、化工、冶金、造紙、制藥、電鍍等行業。氟合金襯里球閥殼體鑄件采有熔模精鑄，襯里采用氟塑料材料。產品外觀光潔、強度高、具有極強的耐腐性能，可在酸堿鹽類強蝕性介質中長期完好工作，密封件同樣采用氟塑料材料。產品在-80-200℃的溫度范圍內確保長期使用。經當年專家測定和多年廣大用戶實踐證明，氟塑料襯里球閥在任何蝕性介質中連續使用2-3年，不需維修。
